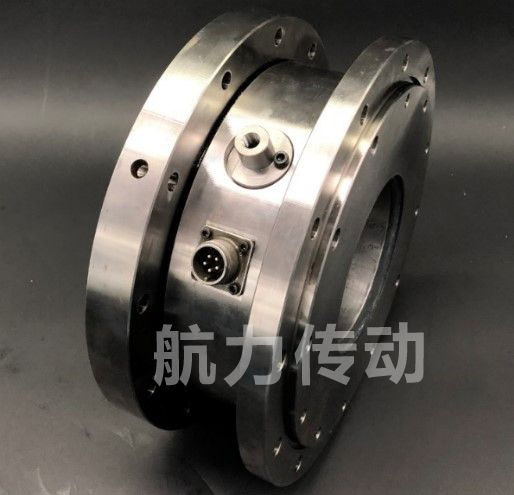

應用領域
• 適合用于電動機、發電機、液壓泵試驗測試扭矩測量;扭矩傳感器靜態安裝于設備件支撐與設備之間。
• 測功機試驗測試扭矩測量;
• 粘度測試扭矩測量;
• 扭矩扳手校準、緊固件的擰緊力矩、(飛機、發動機、風電等)緊固件的斷裂扭矩測量等;
主要特性
• 雙面法蘭安裝，便于安裝與拆卸;
• 雙向扭矩測量;
• 反作用力矩的設計能消除切向力載荷，彎矩載荷和軸向載荷對扭矩測量的影響，并且僅對扭矩載荷敏感;
• 當測量部件不能旋轉，在靜態下測量扭矩不會損壞傳感器線纜，使用反作用扭矩傳感器，最大限度地減少了由旋轉部件的慣性引起的誤差。
• 高可靠性，高精度。該產品不僅堅固耐用可供工廠使用， 而且其精度亦可供實驗室所用。
• 200%額定轉矩的最大負荷也不會引起非線性特性的永久偏移。
主要參數
• 扭矩測量范圍：0~10000Nm
• 額定輸出靈敏度：±2mV/V
• 激勵：10VDC, 最大值為20VDC
• 精度： 滿量程的±0.1%
• 線性度： 滿量程的±0.08%
• 滯后性： 滿量程的±0.05%
• 重復性： 滿量程的±0.05%
• 零點平衡： 滿量程的±1.0%
• 工作溫度范圍： -53~120°C (-65 ~ 250°F)
• 自補償溫度范圍： 0 ~ 76°C (32 ~ 170°F)
熱效應：
• 零點溫漂： 滿量程的±0.002%/°F
• 對輸出讀數影響： 讀數的±0.002%/°F
最大負載：
• 安全： 滿量程的150%
• 結構：合金結構鋼
• 電氣：供應對接連接器

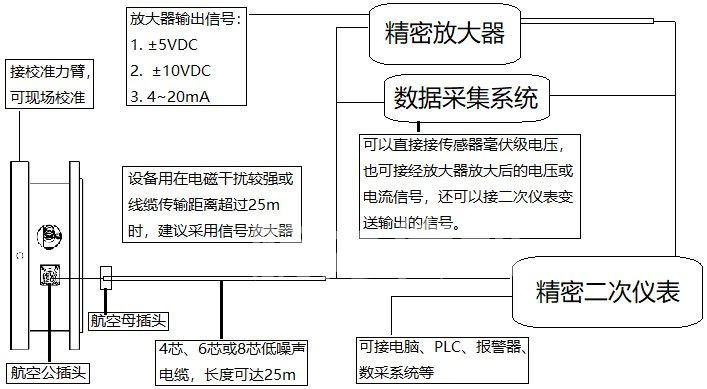

系統示意圖
承載能力和特性參數
產品系列化表
|
型號 |
額定扭矩 |
限制扭矩 |
扭轉剛度約 （kNm/rad） |
軸向剛度約 （kN/mm） |
徑向剛度約 |
|
HLTM100 |
100 |
200 |
100 |
350 |
110 |
|
HLTM200 |
200 |
400 |
288 |
420 |
150 |
|
HLTM400 |
400 |
800 |
490 |
530 |
180 |
|
HLTM1K |
1000 |
2000 |
1300 |
710 |
250 |
|
HLTM4K |
4000 |
7200 |
5300 |
1130 |
390 |
|
HLTM10K |
10000 |
18000 |
10600 |
1430 |
500 |
|
注：可根據客戶需求定制。 |
|||||
安裝接口
產品主要接口尺寸表(mm)
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
|
HLTM100 |
137.5 |
125 |
112.5 |
52.5 |
112.5 |
12X5.2 |
3.3 |
54 |
2.75 |
|
HLTM200 |
168 |
152.5 |
137 |
63 |
137 |
12X6.2 |
4 |
64.8 |
3.2 |
|
HLTM400 |
198 |
180 |
162 |
75.6 |
162 |
12X7.6 |
4.7 |
78 |
4.0 |
|
HLTM1K |
279.5 |
254 |
228.55 |
104.5 |
228.55 |
12X10.3 |
6.5 |
108 |
5.5 |
|
HLTM4K |
440 |
400 |
360 |
168 |
360 |
12X16.8 |
10.4 |
172.8 |
8.8 |
|
HLTM10K |
550 |
500 |
450 |
230 |
450 |
12X21 |
13 |
216 |
11 |
